PHOENIX CONTACT 2946023
PHOENIX CONTACT 2946023
PHOENIX CONTACTNot available

EMG150-LG - Electronic housing

Electronic housing, for PCB insertion, without screw connection terminal blocks and cover
Product Code: 2946023
Partner cod.: 2946023
PHOENIX CONTACT


Diminuisci la quantità
Aumenta la quantità
Tecnichal data
Download
Tecnichal data
Product propertiesType: Lower part of housing, removable cover optional
Lower and upper part, with snap-on foot
Product type: Complete housing
Product family: EMG
Number of positions: 58
Pitch: 5 mm
Housing type: Component housing
Housing series: EMG

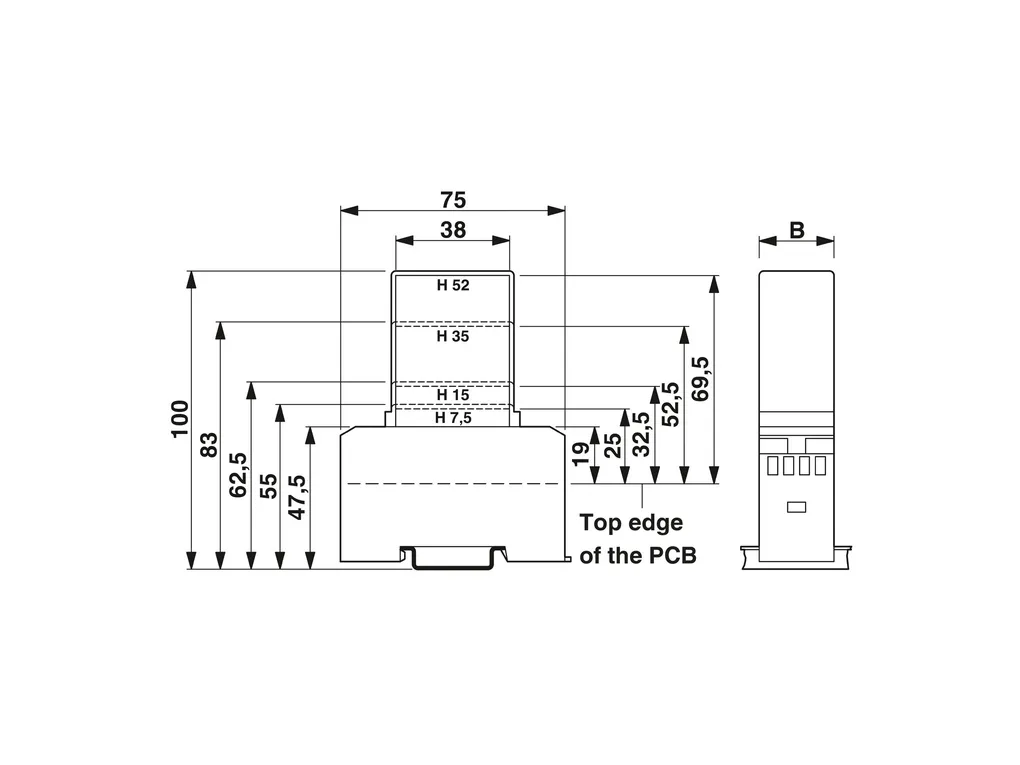

DimensionsDimensional drawing: https://dam-mdc.phoenixcontact.com/rendition/156443151564/e7e3639cca3cdc4aaa699907eed76adc/-S204x204-FJPG
Width: 150 mm
Installed height: 47.5 mm
Height NS 35/7,5: 55 mm
83 mm
Depth: 75 mm
Pitch: 5 mm
Material specificationsColor: green
Flammability rating according to UL 94: V0
Surface characteristics: untreated
Housing material: Polycarbonate, glass-fiber-reinforced
Environmental and real-life conditionsPower dissipation single housing for 20°C
Ambient temperature: 20°C
Reduction factor: 1
Power dissipation single housing for 30°C
Ambient temperature: 30°C
Reduction factor: 0.8
Power dissipation single housing for 40°C
Ambient temperature: 40°C
Reduction factor: 0.64
Power dissipation single housing for 50°C
Ambient temperature: 50°C
Reduction factor: 0.51
Power dissipation single housing for 60°C
Ambient temperature: 60°C
Reduction factor: 0.41
Ambient conditions
Degree of protection: IP20
Ambient temperature (operation): -40°C ... 105°C (depending on power dissipation)
Ambient temperature (storage/transport): -40°C ... 70°C
Ambient temperature (assembly): -5°C ... 100°C
MountingMounting type: DIN rail mounting
